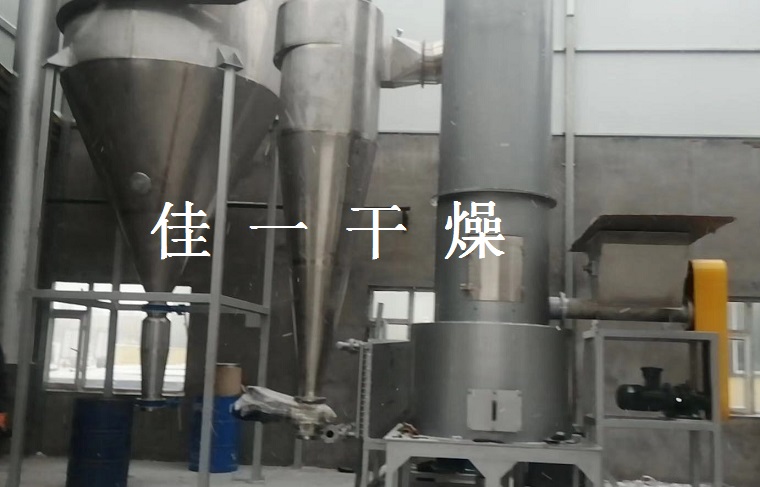

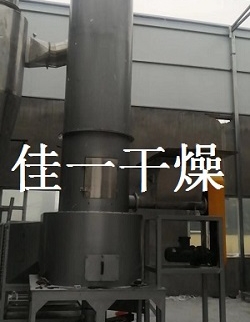

金属氧化物旋转闪蒸干燥机

一、基本参数：

1、物  料：金属氧化物

2、初水分：50%；

3、终水分：0.5%；

4、产  量：150Kg/h；

5、进风温度：≤250℃；

6、热    源:饱和蒸汽，表压0.5-0.6Mpa,电加热补偿；

7、材    料：与物料接触部分不锈钢，其余碳钢制作。

二、物料衡算及热量衡算：

1、产量：W1＝150kg/h

2、处理量：W2＝300kg/h

3、水份蒸发量：ΔW＝W2－W1＝150kg/h

4、取进风温度T1＝240℃，出风温度T2＝100℃，湿物料温度t1＝15℃，产品温度t2＝65℃，物料的比热CS＝0.35 kcal/kg·℃，则蒸发水分所需要的热量为Q1=93900 kcal/h，产品升温所吸收的热量为：Q2=2625 kcal/h

5、则干燥用的空气量为：G＝3305 kg/h

三、主要设备选型计算：

1、 闪蒸主机：

进风温度T1＝240℃，出风温度T2＝100℃时空气的平均密度ρ＝0.817kg/m3

进入干燥塔空气的体积流量为：V1=4045m3/h，根据经验，取空塔操作风速为v1=4.0m/s，则主塔直径D1=0.6m。

所以闪蒸干燥机型号为：XSG－600型。

2、旋风分离器：

进入旋风分离器的空气体积流量为：V2=3500m3/h,取进口风速为v2＝17m/s，则旋风分离器直径取D2＝0.7m。

所以旋风分离器型号为：XF-700型。

3、布袋除尘器：

进入布袋除尘器的空气体积流量为：V3=3500m3/h，布袋过滤风速为v3＝1.5m/min，布袋过滤面积39㎡,单只布袋尺寸φ120×2000，单只布袋过滤面积：0.75㎡，通过计算，则布袋只数n=52只，圆整后取n=56只,所以布袋除尘器型号为：MF-56-2000。

4、送风机：

型号：4-72-4-5.5KW

风量：4012～6457m3/h，风压：2014～1606Pa

5、引风机：

型号：9-26-5-15KW

风量：4293～6349m3/h，风压：6035～5381Pa

6、空气加热器：

蒸汽提供干燥系统所需热量：Q1'=1.15×3305×0.24×(140-15)=114023 Kcal/h

蒸汽散热器面积：F=110㎡

蒸汽耗量：～230Kg/h

电加热补偿热量：Q2'=3305×0.24×(240-140)=79320Kcal/h

则电加热功率79320/864=92KW，适当留有余量，取电加热功率135KW。
