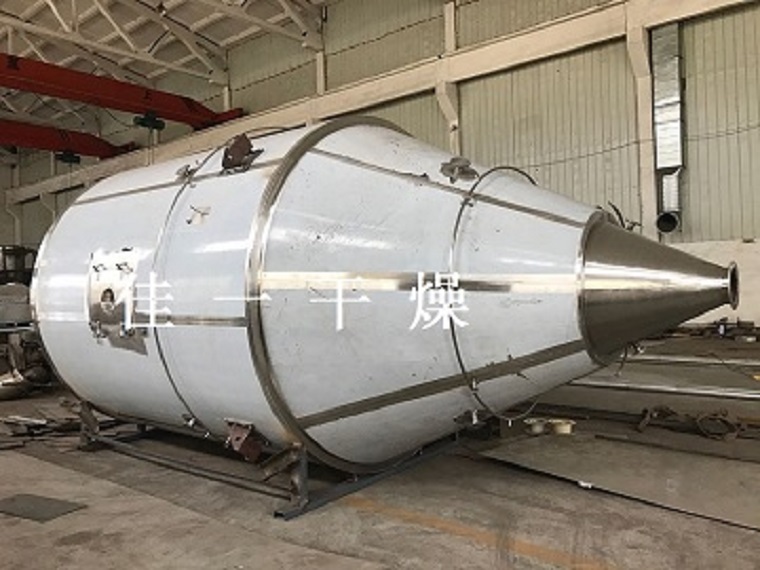

氯化钠 硫酸钠离心喷雾干燥机

一、设备设计条件：

1、物料条件

   物料名称：      氯化钠，硫酸钠

  物料特性：      液体物料

   初水份：        90%(湿基)

   终水份：        8-10%(湿基)

   湿品处理量：    200L/h

   干品吸湿性：    有

   料液粘性：      弱

   料液比重：      ～1.1 g/cm³

   料液温度：      5-30℃

   PH值：            5-9

   干品颗粒度：    120目

2、工艺条件

   雾化方式：                   离心式

   雾滴与热空气接触方式：并流式

  热源和加热方式：         蒸汽（0.8--1.0MPa+电加热）

   进风温度：                  250--300℃

   排风温度：                  85-90℃

   除尘方式：                  主机+一级旋风+水膜除尘器

   系统材质要求：           物料接触处316L不锈钢，进风304

3、公共工程

   压缩空气压力：  0.6 Mpa

   电源：              380V   50HZ   三相四线

   气象条件：      760mmHg      20℃   φ=80%

二、工艺计算：

Ⅰ.物料衡算：

1、干品产量：     G干=220-196=24kg/h

2、水份蒸发量：  W水=220×（90-8）÷（100-8）=196 kg/h

3、湿处理量：     G湿=220kg/h

根据要求选用LPG-200型高速离心喷雾干燥机  1台

三、设备的主要参数：

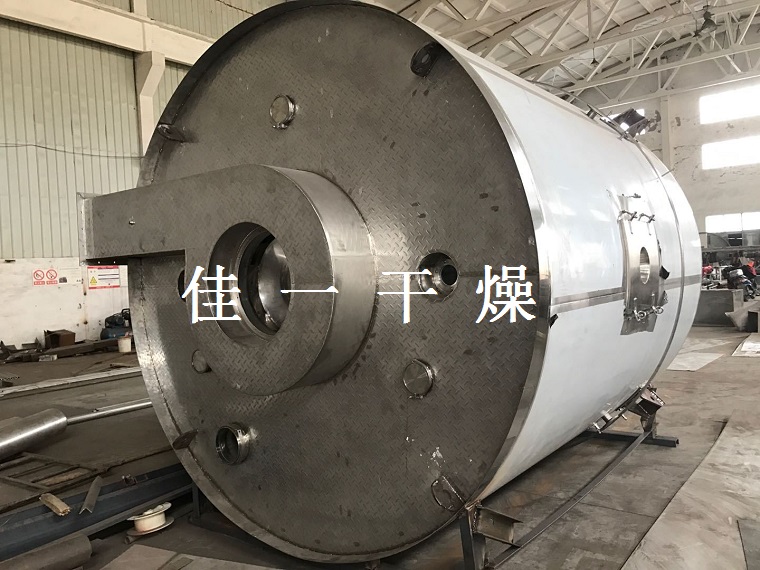

     1、塔体有效内径：Φ3500mm

     2、塔体外径：    Φ3660mm

     3、用风量：      3960kg/h

     4、进风温度：    250--300℃；    出风温度：85--90℃；

     5、水份蒸发量：  196Kg/h

     6、干粉含水率：  8-10%

     7、干燥用热量：  223629kcal/h。

     8、加热：

          蒸汽加热器加热到160度,其余电加热补偿

          蒸汽加热器:250平方

          电加热: 99KW  分组控制

    9、一级旋风分离器： CZT-Φ800高效旋风分离器   1台

    10、鼓风机型号：4-72    功率：5.5KW

    11、引风机型号：9-26    功率：15KW

    12、螺杆泵：型号：G20-1          功率：1.5KW（变频）

                压力：0.6--0.8Mpa    流量：0.5-1.0m³/h

    13、雾化器：型号：R-XH--200型   功率：5.5KW（变频）

          转速：18000-15000转/分
