硼酸连续盘式干燥机盘式

一、工艺条件：

   1. 物料：                硼酸

   2. 初含水分：          5 %（湿基）

   3. 终含水分：          0.15%（湿基）

   4. 干品产量：         5000 Kg/h

   5. 干品粒度：         40--80目

   6. 干品堆积比重：   0.88g/cm3

   7. 干燥温度：         120℃

   8. 加热方式:            蒸汽

   9. 回收：                主机

  10. 设备材质:           物料接触处盘面及蒸汽进出口316，其余物料接触处304，其余A3钢喷漆

  11. 安装:                 室内

  12..电源:                 380V   50HZ

  13. 环境:                 20℃  760mmHg  相对湿度φ=80%

二、工艺计算：

  物料衡算:

  1、 湿品产量：   G湿= 5255kg/h

  2、 水分蒸发量： W水= 255 kg/h

  3、 干品产量：   G干= 5000 kg/h

     热量衡算:

     湿物料进干燥机前的温度为20℃；干燥完时的料温为～100℃，

     1、 蒸发水份必须的热量，按照水的汽化热取595 kcal/kg

计算： Q1           计算： Q₁=151725kcal/h

                      2、干物料升温必须的热量，物料的比热取0.4 kcal/kg·℃

   计算：Q2=170000kcal/h

3、 湿物料中水份升温所必须的热量，水的比热取1.0kcal/kg·℃

       计算：Q3=21020kcal/h

    4、干燥面积计算：

         总的热量      Q总=342745kcal/h

         Q=KA△Tm    △Tm =50℃    K=40--80

         A=144M2

    5. 蒸汽耗量： S=788kg/h

    6. 干空气耗量：L=1847kg/h

    7. 进风口补充热量：Q=46175kcal/h  蒸汽耗量：92kg/h

    8. 尾气排放量： V=2421M3/h

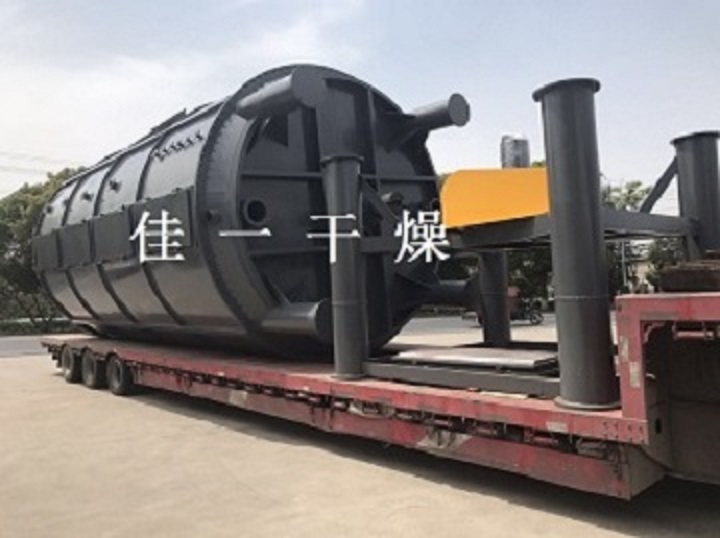

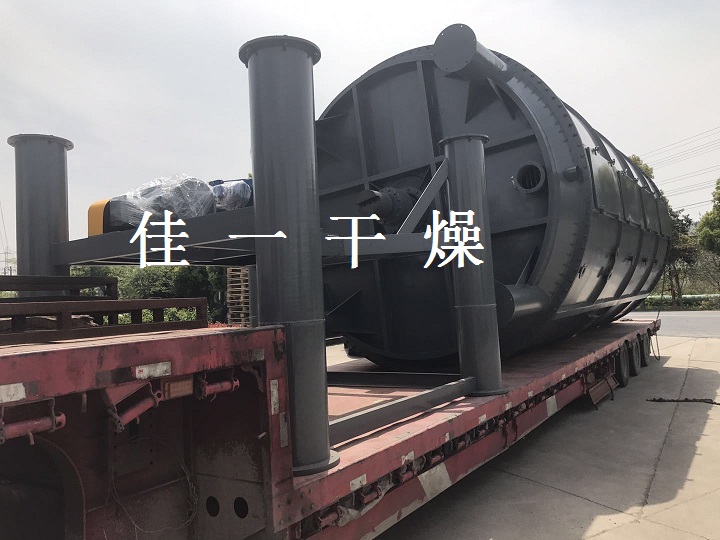

根据要求选用PLG3000--24型盘式连续干燥机   1台

二．工作原理:

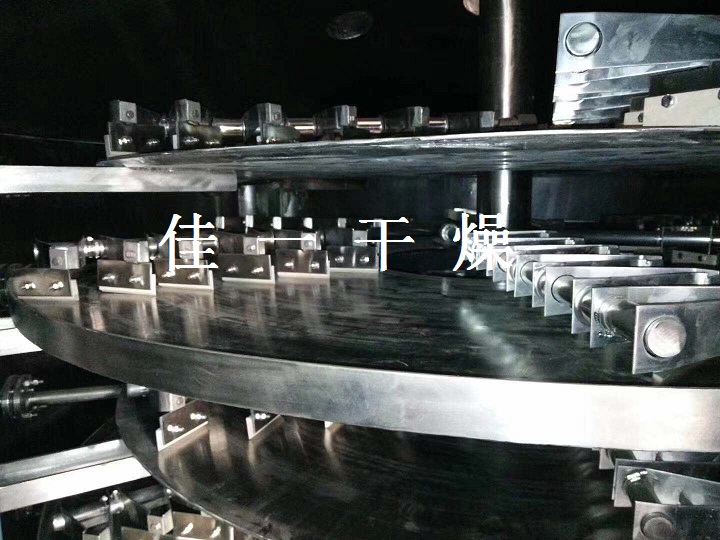

       湿物料自加料器连续地加到干燥机的首层盘上，带有耙叶的耙臂做回转运动，使耙叶连续地翻转物料，物料沿着指数螺旋线流过干燥盘表面，在小干燥盘上的物料移到外缘，并在外缘落到下方的大干燥盘外缘，在大干燥盘上的物料向里移动并从中间落料落入下一层小干燥盘中，大小干燥盘上下交替排列，物料得以连续地流过整个干燥机，中空的干燥盘内通入加热介质，加热介质从一端进入另一端导出，已干燥物料从底层干燥盘落到壳体底层，干物料被耙叶移动到料口排出。蒸发出来的水蒸汽由设置在顶部的排湿口排出，尾气由旋风和水膜过滤后排出室外。

 三．主要设备技术参数：     型号：PLG3000--24

  1.主机功率：            18.5kw

  2.加热介质：            蒸汽

  3.总面积：               144（不含出料底盘）

  4.主机外形尺寸:       φ3960*10500mm

  5. 铺料厚度：          10--20mm

  6. 停留时间：          30--20min
