案例概述：主要特点：1、本机采用夹层加热方式，传热面大，热效率高；2、本机设置搅拌，使物料在筒内形成续循环状态，进一步提高了物料受热的均匀度；3、本机设置搅拌，从而可顺利进行浆状、膏状、糊状物料干燥。4. 外部设置保温，减少热损耗。5. 用桨叶片替代耙齿，提高加热面积。…
在线咨询
ZBJ-5000桨叶耙式真空干燥机
一．工艺条件(客户提供)
1．物料：生化污泥
2．粘性：基本无
3．初水份：～80-85%
4．终水份：～20%
5．湿处理量：3000Kg/12h
6. 加热温度:饱和蒸汽（0.5Mpa）
7. 设备材质: 物料经过处304
8. 安装: 室内
9. 电源: 380V 50HZ
10. 环境: 20℃ 760mmHg φ=60%
二.工艺计算
由于物料按每小时计算水份大、体积小，因此为兼顾物料水份蒸发量及体积，选取每批次投料2500-3000Kg，设备容积为5000升，拟选用ZBJ-5000耙式桨叶真空干燥机1台
1. 每批湿投料量: 3000Kg
2. 每批水分蒸发量: 2438Kg
3. 每批干品产量: 562Kg
4. 每批总热耗量：1612594Kcal
5. 每批蒸汽耗量：2932Kg
主要特点：
1、本机采用夹层加热方式，传热面大，热效率高；
2、本机设置搅拌，使物料在筒内形成续循环状态，进一步提高了物料受热的均匀度；
3、本机设置搅拌，从而可顺利进行浆状、膏状、糊状物料干燥。
4. 外部设置保温，减少热损耗。

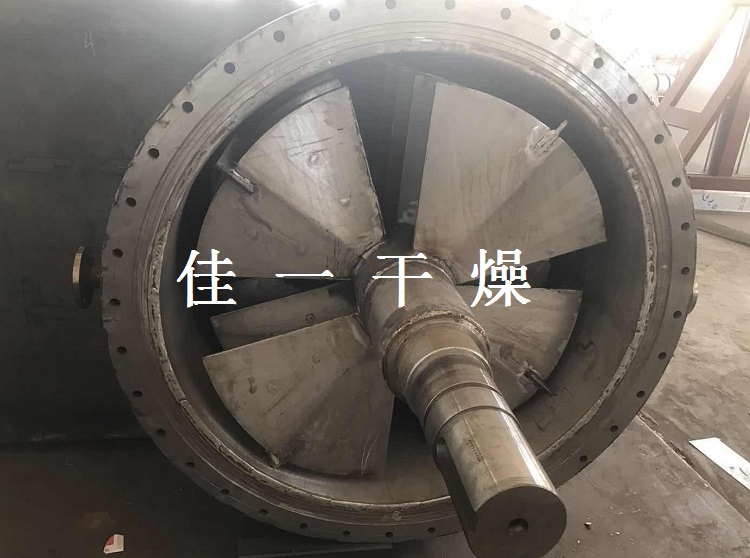

5. 用桨叶片替代耙齿，提高加热面积。
三、技术参数：
|
1.设备名称 |
ZBJ-5000 |
|
2.总容积（L） |
5000 |
|
3.工作容积（L） |
2500-3000 |
|
4.箱内尺寸（mm） |
φ1400×3200 |
|
5.搅拌转速（rpm） |
5-12 |
|
6.主机功率（kw） |
30（变频控制） |
|
7.真空泵（kw） |
22 (用户自备) |
|
8.筒内真空度（Mpa） |
-0.09~-0.1 |
|
9.加热面积（平方） |
～40 |
一般在设计干燥设备时需要客户提供的设计参数及必须研究以下各项参数如下：一、物料的特性1、物理特性和化学特性、承受温度（软化点）、密度、比热容、…
干燥是一个传热传质时发生的过程，传热传质是干燥的必要条件，在工艺设计中，传热形式和传热量是干燥设备设计的关键问题，传热量计算是主要内容之一，热…
同时紧凑的内部结构，使得该机器的占地面积较小，并且该机器可应用与各种材料的加工。
同时因为该机器可以准确的控制加工过程中所需的温度，并且还拥有较高的传热面积。
同时特殊设计的桨片具有传输功能，这样就可以较大程度的进行热传递，从而能均匀地控制产品的质量。
同时由于单位有效容积中的传热表面积大，使得机器可以在较短的时间内就能完成产品的加工。并且该机器可以使用不同的传热介质，来加工热敏材料或需要高温…
